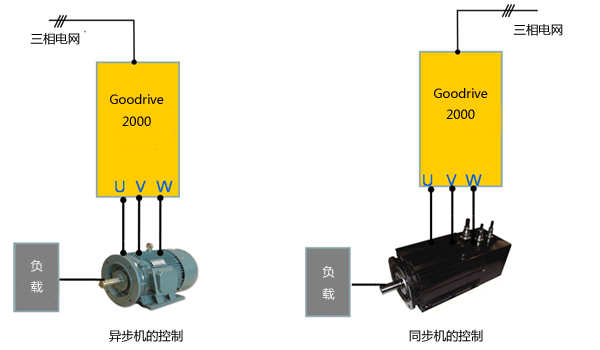

● 兼容同步电机和异步电机的控制;

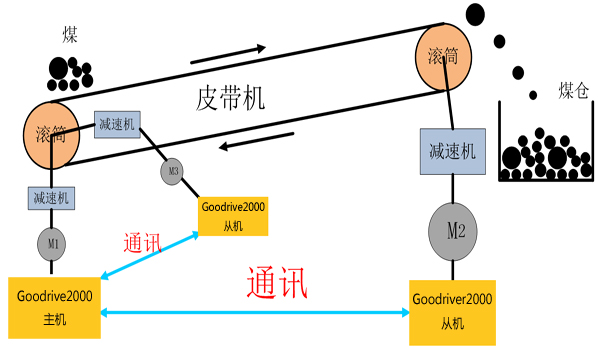

● 支撑多点电机驱动的主从同步控制;

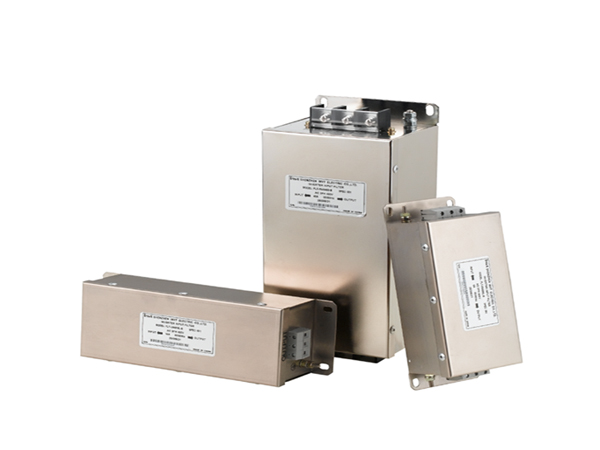

● 提供变频器专用输入、输出滤波器。满足行业特殊EMC要求;
● 支持Modbus,Profibus-DP, Ethernet, CAN通讯等多种通讯方式。
产品类型 | GD2000-01系列 | GD2000-11系列 | |
功能描述 | 规格指标 | ||
输入 | 额定输入电压(V) | AC 3PH 660V(-15%~+15%) | |
额定输入频率 | 50Hz/60Hz,允许范围47~63Hz | ||
额定输入效率(%) | 98%以上 | ||
额定输入功率因素(%) | 0.85以上 | 0.99以上 | |
输出 | 额定输出电压(V) | 0~输入电压 | |
输出频率 | 0~400Hz | ||
运行控制特性 | 控制方式 | V/F(拥有V/F分离功能),开环矢量 | |
调速比 | 同步机:1:200(开环矢量);异步机:1:20(开环矢量) | ||
速度控制精度 | 闭环矢量:±0.1%最高速度;开环矢量:±0.5%最高速度 | ||
速度波动 | ±0.3%(开环矢量控制) | ||
转矩控制精度 | 10%(开环矢量控制) | ||
起动转矩 | 0.5Hz 150%(开环矢量控制) | ||
过载能力 | 150%额定电流60s,180%额定电流10s,200%额定电流1s | ||
重要功能 | 主从控制、多段速运行、简易PLC、多种加减速时间切换、S曲线加减速、风扇运转控制、节能运行、PID调节、MODBUS通信、下垂控制、转矩控制、转矩及速度控制模式切换等 | ||
保护功能 | 电机过热保护、过载保护、过压保护、欠压保护、输入缺相保护、输出缺相保护、过流保护、过热保护、过压失速保护、过流失速保护、短路保护等多种保护功能 | ||
外围接口 | 模拟输入 | 1路(AI1、AI2)0~10V/0~20mA | |
模拟输出 | 1路(AO1、AO2)-10~10V /-20~20mA | ||
数字输入 | 标配6路数字量输入 | ||
|
标配3路继电器输出,触电容量:3A/AC250V,1A/DC30V | ||
通讯方式 | 标配485通讯(MODBUS协议),选配CAN、光纤、Profibus-DP | ||
其他 | 键盘 | 标配LCD显示,可兼容LED键盘 | |
运行环境温度 | -10℃~+40℃,40℃以上需降额使用 | ||
相对湿度 | 5%~95% | ||
存储温度 | -40℃~+70℃ | ||
海拔高度 | 低于1000米,1000米以上降额使用,每升高100米降额1% | ||
防护等级 | IP00 |
